전체 유압 다기능 코어 드릴 장비 TDR-50, 탑 드라이브 드릴 장비 1,500m

중국 전체 유압 다기능 코어 드릴 장비 TDR-50, 탑 드라이브 드릴 장비 1,500m 협력 업체
전체 유압 다기능 코어 드릴 장비 TDR-50, 탑 드라이브 드릴 장비 1,500m 협력 업체 전체 유압 다기능 코어 드릴 장비 TDR-50, 탑 드라이브 드릴 장비 1,500m 협력 업체 전체 유압 다기능 코어 드릴 장비 TDR-50, 탑 드라이브 드릴 장비 1,500m 협력 업체 전체 유압 다기능 코어 드릴 장비 TDR-50, 탑 드라이브 드릴 장비 1,500m 협력 업체 전체 유압 다기능 코어 드릴 장비 TDR-50, 탑 드라이브 드릴 장비 1,500m 협력 업체

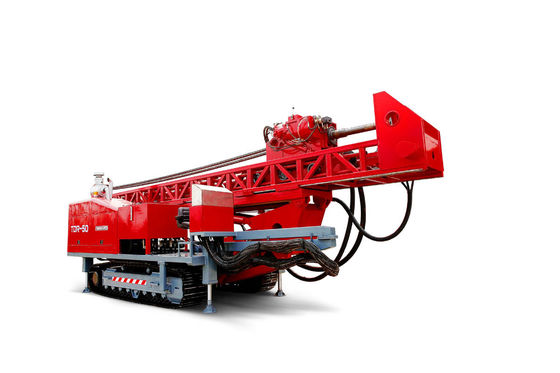

큰 이미지 :  전체 유압 다기능 코어 드릴 장비 TDR-50, 탑 드라이브 드릴 장비 1,500m

제품 상세 정보:

원래 장소: 중국
브랜드 이름: SINOCOREDRILL
인증: CE /ISO9001
모델 번호: HYDX -4

결제 및 배송 조건:

최소 주문 수량: 해당 없음
포장 세부 사항: 1*40 HQ 콘테이너로 포장하는
배달 시간: 자세한 순서에 따라
지불 조건: 티 / T는, 패 / C 조, 웨스턴 유니온
공급 능력: 자세한 순서에 따라
Contact Now
상세 제품 설명
기술: 유압 중핵 드릴링 기계 모델: HYDX -4
유형: 크롤러 유형 Plaform 유형 트레일러 유형 힘: 145KW
Dimession: 6250*2220*2500mm 무게: 12500kg
진흙 펌프: BW250 속도: 1900rpm



가득 차있는 유압 다기능 중핵 교련 의장 TDR-50의 최고 드라이브 교련 의장





TDR servies 의장은 얕은 기름을 위한 사용이골 광산의 가스, 석탄 침대 메탄 배수장치, geothermy, explotation 및 대직경 깊은 물 우물 신청은 또한, 탄갱의 배기 가스와 아래로 구조의 구멍을 위한 사용일 수 있습니다.

TDR -50 보편적인 드릴링 리그는 각 사용자를 3.5 ″에 47 ″의 시추공 직경과 1 200m까지 드릴링 깊이와 더불어 다음의 방법으로, 교련하는 가능하게 합니다.



직접적인 순환을 가진 ●Rotary 훈련

반전 순환을 가진 ●Rotary 훈련

●Percussion 중핵 훈련 (램 응어리를 빼기)

●Wire 선 중핵 훈련

●Down 구멍 망치 훈련

●Free 가을 훈련

●Direction 탈선 훈련





주요 명세



주요 특징

연장 돛대, 정상 드라이브, 가득 차있는 유압의 크롤러 움직이는의 기술을 사용하십시오.

1. 먹이는 체계

1.1

수용량은의 힘을 철수합니다

110의 230 lbf (50 000Kg)

1.2

수용량은의 힘을 내립니다

26의 455 lbf (12 000Kg)

1.3

전송의 형태

연장은, 기름 실린더 +Chain 해야 합니다

2 작업대

2.1

작업대의 최대 Dia.

600 mm

3개의 교련 머리

3.1

스핀들의 회전 속도

4개의 교대

Ⅰ 270-500 분당 회전수

Ⅱ 150-280 분당 회전수

Ⅲ 95-170 분당 회전수

Ⅳ 60-110 분당 회전수

3.2

스핀들의 토크

Ⅰ 3 850-2 150 Nm

Ⅱ 3 850-6 850 Nm

Ⅲ 6 250-11 000 Nm

Ⅳ 9 000-16 800 Nm

3.3

회전대의 안 직경

3 ″ (76.2mm)

4 돛대

4.1

돛대의 길이

완전히 확장하는: 62 ″ (18.9m)

완전히 끌어 넣는: 39.4 ″ (m) 12

4.2

급식 치기

45.93 ″ (m) 14

4.3

막대와 케이싱

Ⅰ (18-22 피트), Ⅱ (27-30 피트), Ⅲ (38-45 피트)

5개 차원

5.1

총중량

35의 000 Kg

5.2

수송 위치에 있는 길이

12.1 m

5.3

수송 위치에 있는 폭

3.1 m

5.4

수송 위치에 있는 고도

3.4 M

6 거치

6.1

크롤러, 굴착기의 하부 구조

6.2

이동하는 속도

3개 Km/h

7 전원 시스템

7.1

디젤 엔진

STEYR-WEICHAI 디젤 엔진, 2 벨브, intercooled 터보로 충전된.

7.2

330 HP

7.3

실린더와 진지변환

6개의 실린더, 9.726 L

7.4

연료 탱크의 수용량

680 L

8 윈치

8.1

최대. 잡아당기기

3개의 450 Kg

8.2

윈치 케이블

Φ13mm × 35m

9개의 힘 집게

9.1

집게는 SY/T5074 기준과 API Spec 7K 교련 그리고 좋은 서비스 장비"를 위한" 명세에 따라 디자인되고 제조됩니다.

9.2

크기는 둥글게 되었습니다

3 1/2 ″ 연결 - 8개의 ″ 몸

9.3

Max.Torque

100 000 Nm

9.4

회전 속도

2.7 – 40 분당 회전수

10 공기/유동성 관 선

10.1

최대. 압력

21 Mpa

10.2

공기 압축기

선택권

10.3

진흙 펌프

선택권



상세 사양



1.Unite 엔진

디젤 엔진, 2개의 벨브 인라인, 6개의 실린더 intercooled 터보로 충전된; 분리되는 실린더 해드, 구조 구획; 연료 체계를 위한 기계적인 고압적인 주입 기술 사용하기.

디젤 엔진의 크랭크축은 (독일에 있는 KTR에 의해 하는) 가동 가능한 연결기를 통해서 유압 펌프를 힘을 제공합니다.

모형 WD10G330E211 디젤 엔진

330 HP (243 Kw)를 @ 2200 분당 회전수 강화하십시오

Max.torque 1250년 Nm@ 1500 분당 회전수

진지변환 9.726 L

최소한도 연료 소비 210g/kw h



2.Hydraulic 체계

4개의 유압 펌프, 3개의 변하기 쉬운 진지변환 피스톤 펌프 및 사람은 의장을 진지변환 유압 펌프를, 전부 함께 제공합니다 힘을 고쳤습니다. 유압 장치는 비례적인 통제 벨브와 완전하게 회로 여과기 단위를 가진 개방 회로입니다. 필터 원자는 대체될 수 있습니다.

유압의 열 분산은 강제 통풍 냉각에서 입니다. 펌프의 교류를 필요에 따라 통제하는 자전 및 먹이는 체계의 변하기 쉬운 진지변환 피스톤 펌프 그리고 비례적인 통제 벨브는 짐 과민한 디자인해입니다. 모든 유압 분지는 일류 밸브에 의해 보호됩니다.



3.Outriggers와 돛대 경사

아우트리거는 무거운 정연한 강관에 의해, 정면 둘 다 하고 후방 실린더는 교련 설치도 연결됩니다. 거기 선적 둘 다에 장치를 잠그고 그리고 위치 이동합니다.  각 아우트리거는 저절로 둘 수 있었습니다.

돛대의 실린더에 의하여 오르 내릴 때 충격을 감소시킬 수 있던 완충기 끝을, 비치하고 있 안정되어 있는 합니다. 통제 벨브는 필요에 따라서 속도를 바꿀 수 있었습니다.



4.Control 위원회

수송할 때 왼쪽에 있는 아크 그네 위원회, 그리고 그것은 돛대의 밑에 끌어 넣을 수 있습니다. 제어반은 모든 기구와 조파기 위치 이루어져 있습니다. 돌진 널은 이루어져 있습니다: 자전 체계의 물 온도계, 속도 기록계, 기름 압력계, 압력 계기, 먹이는 체계의 압력 계기, 드릴링 체계의 압력 계기, 훈련의 압력, 보조 펌프 등등의 압력.



5.Telescoping 돛대

돛대를 끼워넣는 것은 교련 머리를 이동 거리 및 고도를 매우 더 제공하고, 수송에 있는 주요 기계의 길이를 단축합니다. 미끄러지는 실린더는 3.65 m까지 이동 거리를 가진 돛대를 돕고, 극소화합니다 교련 설치의 힘을 지상을, 그러므로 접촉하, 확고하게.

      완전히 확장하는: 62 피트 (18.9 m)

완전히 끌어 넣는: 39.4 피트 (m) 12



6.Feeding 체계

최고 드라이브 머리는 액압 실린더 및 사슬에 의해 몹니다. 그것이 일어날 때, 돛대의 상단은 할 수 있었습니다 1:2의 비율에 장시간, 맨 위 단위의 최대 길이입니다 대략 46 발 (14.02m)



수용량은의 230 lbf (50 000Kg) 철수합니다 힘 110를

수용량은의 455 lbf (12 000Kg) 내립니다 힘 26를

최대. 속도 80m/min를 내리십시오

돛대 미끄러짐 3.65m의 치기



7.Safety 체계

돛대의 유압 장치는 안전 유압 벨브 무언가가 유압 장치로 잘못되골 자전 단위가 통제에서 아래로 교련할 때, 유압 벨브가 맨 위 단위를 잠글 안전 장비되고, 아래로 교련에서 따라서 그것을 멈추고 사고를 피합니다.



8.Slow 먹이는 교련 위로 벨브

통신수는 천천히 먹이는 교련 위로를 통해서 압력을 정확하게 통제할 수 있었습니다.



9.Top 드라이브 머리

속도와 토크가 일 도중 tricone 조금, DTH 망치, PDC 딜 조금 및 특별한 요구에 응하는 다이아몬드 조금을 위한 최고 드라이브 머리 한 벌에 의하여 자전합니다. 박차 장치 드라이브, 기름 목욕 윤활을 사용하는 4 교대 변속기. 유압 모터 및 변속기는 조정될 다량 고속 및 토크를 제공할 수 있었습니다.

필요로 하는, (수직) 0º에서 배열하다 단위가 각에 의하여의 조정될 수 있었습니다 자전합니다--90º.

꼭지 중핵 갱구의 내부 직경:       76.2 mm





회전 속도

토크

제 장치

500-270 분당 회전수

2150-3850 Nm

제 2 장치

280-150 분당 회전수

3850-6850 Nm

제 3 장치

170-95 분당 회전수

6250-11000 Nm

제 4 장치

110-60 분당 회전수

9000-16800 Nm





1.Split 테이블 회의

케이싱 관의 많은 유형을 위한 돛대 한 벌의 밑에 표준 윤곽, 쪼개지는 테이블 집합 및 4-1/2 인치 (114mm) 6 인치, (152 mm), 12 인치 (305 mm), 13-3/8 인치 (340mm)와 같은 막대에서는, 등등. 구멍을 통해서 600mm까지 도달합니다.





2.Power 렌치

집게는 SY/T5074 기준과 API Spec 7K 교련 그리고 좋은 서비스 장비"를 위한" 명세에 따라 디자인되고 제조됩니다.

크기는 3 1/2 ″ 연결 - 8개의 ″ 몸을 둥글게 되었습니다

Max.Torque 100 000 Nm

회전 속도 2.7 – 40 분당 회전수





3.Mounting: 크롤러, 굴착기의 하부 구조

Max.Moving 속도는 3개 Km/h입니다.





4.Jib 붐

유압 드라이브 및 통제의 180º 회전하는 지원. 적재 능력 7 605 lbf (3개의 450 Kg).





5.Floating 잠수함

뜨 잠수함은 합동이 3 ″의 범위에 가능하게 합니다 (76.2 mm) 움직이도록.





6.Winch

돛대의 뒤에, 있는 몬 유압 모터에 의해 윈치는 막대와 같은 윈치의 케이싱 관 드는 드릴링 공구를 위해 사용해서, 드릴용 날 및 교련 고리, 등등 가동 다른 드릴링 기능의 무소속자입니다.

윈치의 밧줄 수용량 50 m

힘을 당기는 빈 바퀴 3450 kg

빈 바퀴 속도 60 m/min

강철 케이블 13 mm, 35 m





7.Line 윈치

의장은 또한 선 윈치로 갖춰져, 중핵 훈련과 다른 드릴링 분야를 위해 사용하.

최대 드는 수용량: 1.5 톤. (벌거벗은 드럼)

철강선 Dia.:           6mm

밧줄 수용량:           1500m

단 하나 철사 드는 속도는 0-280m/min입니다, stepless 조정가능합니다 장치를 검출하는 상승과 산을 위해 사용해.





8. 거품 펌프

 거품 펌프는 유압, 수평하고, 세겹의, 단 하나 임시 보복 피스톤 펌프에 의해 몹니다.

최대 진지변환 75 L /min

최대 압력 6 Mpa





9.Tool 주유기

DTH 망치를 위한 교련 공구를 기름을 바르는 주유기를 도구로 만드십시오.

윤활유 교류: 0-12 L/h

저장: 8개 L





10. 전기 장치

디젤 엔진에 의해 몬 발전기와 배터는 전부 24V 직류를 제공합니다. 모든 케이블은 물개 선에 의해 보호됩니다. 게다가, 모든 회로는 단락시키는으로 갖춰집니다.

발전기 24 V DC

건전지 2 건전지 평행선은 12의 볼트도 연결했습니다

맨 위 램프 4 할로겐 투광램프
